On désire obtenir la tension VC1 et le courant IR1 avec une source sinusoïdale d'amplitude 200 V et de fréquence 60 Hz . - On définit la source sinusoïdale Vs (du type VSRC):
AC = 200
- Dans le menu "Analysis", on choisit "Setup", "AC Sweep".
- On choisit les paramètres de simulation :
AC Sweep Type = Linear, Pts./Decade = 1, Start Freq. = 60, End Freq. = 60
- Dans le menu "Analysis", on choisit "Annotate".
- Dans le menu "Analysis", on choisit "Electrical Rule Check".
- Dans le menu "Analysis", on choisit "Create Netlist".
- À l'aide de Notepad, on ouvre le fichier exemple3.cir. On élimine la commande .PROBE et on ajoute la commande .PRINT VM(C_C1) VP(C_C1) IM(R_R1) IP(R_R1) Cette commande sert à écrire l'amplitude et la phase de la tension VC1 et du courant IR1 dans le fichier exemple3.out

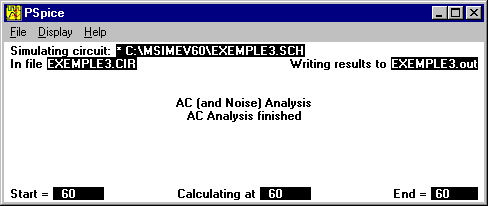

- On commence la simulation avec PSpice en choisissant "Start" "Programs" " . . ." dans Win95
- On choisit "Open" dans le menu "File" pour démarrer le fichier exemple3.cir
- Lorsque la simulation est terminée, on ouvre (avec Notepad) le fichier exemple3.out. Le résultat est donné sous forme de tableau.
