Analyse transitoire - 1

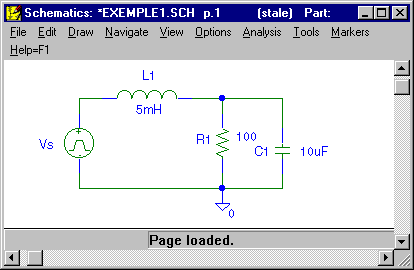

On dessine le schéma du circuit dans Schematics:
On désire obtenir la réponse du circuit à une impulsion d'amplitude 10 V et de durée 5 ms.
- On définit la source impulsionnelle Vs (du type
VPULSE
):
V1 = 0, V2 = 10, TD = 0, TR = 0, TF =0, PW = 5ms, PER = 1
- Dans le menu
"Analysis"
, on choisit
"Setup", "Transient"
.
- On choisit les paramètres de simulation :
Print Step = 5u, Final Time = 15m, No-Print Delay = 0, Step Ceiling = 5u
- On commence la simulation en choississant
"Simulate"
dans le menu
"Analysis"

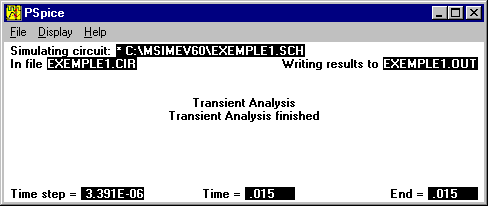

. PSpice démarre.
- Lorsque la simulation est terminée, Probe démarre automatiquement (car on a choisi l'option automatique)
- Dans le menu
"Trace"
, on choisit
"Add"
. On choisit:

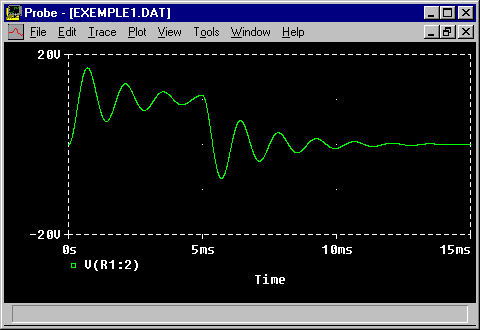

V(R1:2)
(la tension à la borne 2 de la résistance R1).
