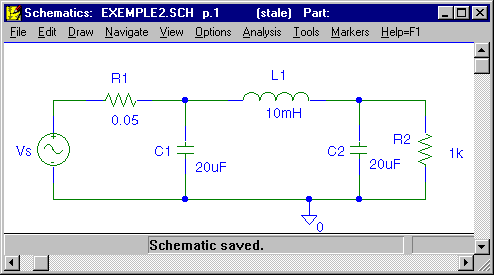

On désire obtenir la réponse du circuit à une source sinusoïdale d'amplitude 230 V et de fréquence 60 Hz. - On définit la source sinusoïdale Vs (du type VSIN):
- Dans le menu "Analysis", on choisit "Setup", "Transient".
- On choisit les paramètres de simulation :
Print Step = 20u, Final Time = 100m, No-Print Delay = 0, Step Ceiling = 20u

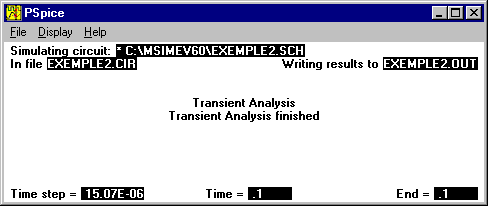

- On commence la simulation en choississant "Simulate" dans le menu "Analysis". PSpice démarre.
- Lorsque la simulation est terminée, Probe démarre automatiquement (car on a choisi l'option automatique)

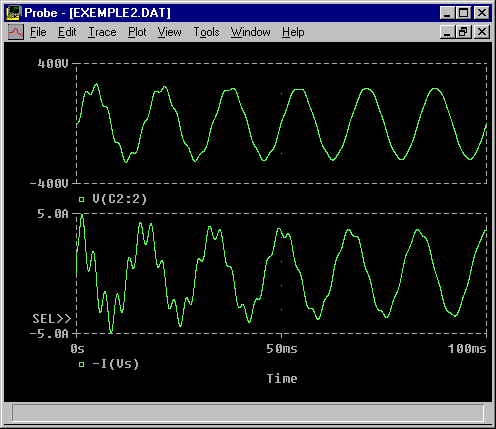

- Dans le menu "Trace", on choisit "Add". On choisit:
V(C2:2)(la tension à la borne 2 du condensateur C2). - Sélectionner la deuxième trace du graphique. Dans le menu "Trace", on choisit "Add". On choisit:
-I(Vs)(le courant débité par la source Vs).
