Réponse en fréquence - Diagrammes de Bode

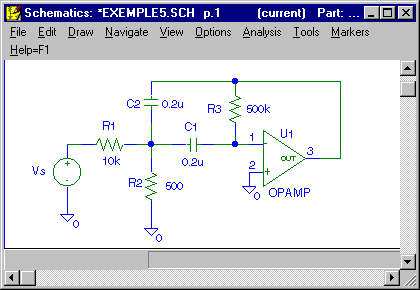

On dessine le schéma du circuit dans Schematics:


On désire obtenir la réponse en fréquence du circuit (la fonction de transfert du filtre sous forme de diagrammes de Bode).
- On définit la source sinusoïdale Vs (du type VSRC):
AC = 1
- Dans le menu "Analysis", on choisit "Setup", "AC Sweep".
- On choisit les paramètres de simulation :
AC Sweep Type = Decade, Pts/Decade = 101, Start Freq. = 10, End Freq. = 1k
- On commence la simulation en choississant "Simulate" dans le menu "Analysis". PSpice démarre.


- Lorsque la simulation est terminée, Probe démarre automatiquement (car on a choisi l'option automatique)

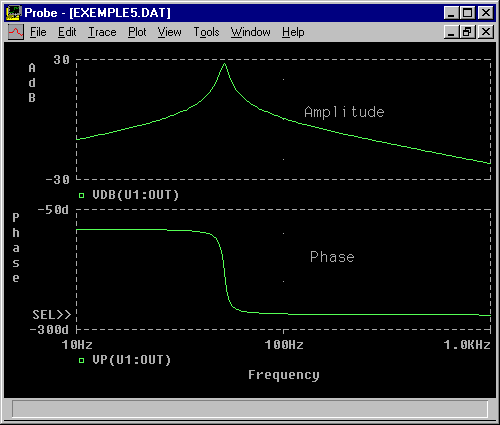

- Dans le menu "Trace", on choisit "Add". On choisit: VDB(U1:OUT) (amplitude de la tension de sortie de U1 en dB).
- Dans le menu "Plot", on choisit "Add Plot" pour ajouter une deuxième trace.
- Sélectionner la deuxième trace du graphique. Dans le menu "Trace", on choisit "Add". On choisit: VP(U1:OUT) (phase de la tension de sortie de U1).
